Нестандартный фильтровальный блок из нержавеющей стали для судна: решение против морской солевой дымки (5100 м³/ч)

При эксплуатации судов в открытом море одной из главных проблем является проникновение морской солевой дымки в системы вентиляции. Коррозионно-активная среда быстро разрушает стандартные оцинкованные фильтровальные блоки, что приводит к выходу оборудования из строя и дорогостоящему ремонту.

В мае 2025 года инженеры TC Filter Group получили заказ на разработку и изготовление индивидуального фильтровального блока для судна. Ключевое требование заказчика — максимальная устойчивость к коррозии при сохранении заданных аэродинамических характеристик.

Технические характеристики и условия эксплуатации

Для данного проекта были определены следующие исходные данные:

Расход воздуха:​ 5100 м³/ч (при нормальных условиях)

Полное статическое давление вентилятора:​ 4500 Па

Температура эксплуатации:​ комнатная (до +40°C)

Материал корпуса:​ нержавеющая сталь (AISI 304), полностью исключающая риск солевой коррозии

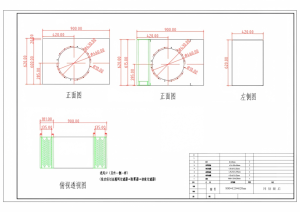

Габаритные размеры (согласно чертежу):​ 900 × 420 × 620 мм

Входной патрубок:​ Ø610 мм

Конфигурация фильтрации

Фильтровальный блок спроектирован по двухступенчатой схеме для эффективной защиты вентиляционных систем судна от солевых аэрозолей и механических частиц.

I ступень — грубый фильтр (панель из синтетического волокна):

Удерживает крупные частицы соли, песка и волокон

Материал устойчив к воздействию влаги и солевой среды

Легко заменяется без использования инструментов

II ступень — алюминиевая сетка (металлический фильтр с мелкими ячейками):

Размер ячейки ~1–2 мм, эффективно задерживает мелкодисперсную солевую дымку

Полностью устойчива к коррозии, не требует замены — только периодической очистки

Работает в широком диапазоне температур

Конструктивные особенности и герметизация

Особое внимание было уделено креплению фильтров и герметизации корпуса:

Материал корпуса:нержавеющая сталь AISI 304, сварные швы обработаны и отполированы

Герметизация:уплотнители из EPDM, устойчивые к соли, УФ-излучению и морской среде

Крепление фильтров:нержавеющие болты с шайбами (см. Рис. 4), обеспечивают надежную фиксацию даже при вибрациях, характерных для морского транспорта

Фланцы: индивидуального профиля, совместимы с судовыми воздуховодами

Ручки и замки: из нержавеющей стали, устойчивы к морской коррозии
